詳細信息

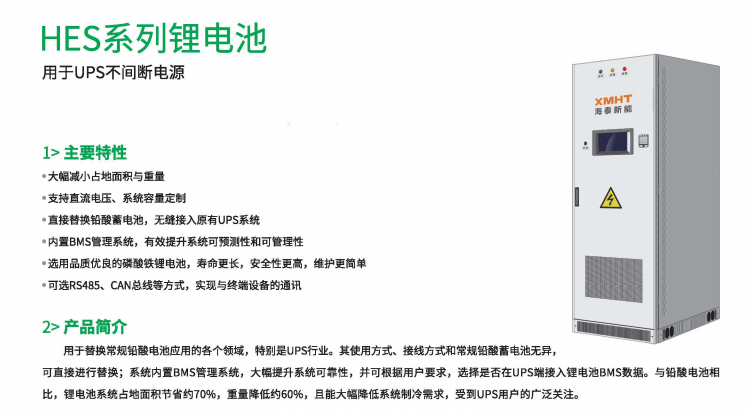

HES系列鋰電池系統
用于UPS不間斷電源
主要特性：
l 大幅減小占地面積與重量
l 支持直流電壓、系統容量定制
l 直接替換鉛酸蓄電池，無縫接入原有UPS系統
l 內置BMS管理系統，有效提升系統可預測性和可管理性
l 選用品質優良的磷酸鐵鋰電池，壽命更長，安全性更高，維護更簡單
l 可選RS485、CAN總線等方式，實現與終端設備的通訊
產品簡介：
用于替換常規鉛酸電池應用的各個領域，特別是UPS行業。其使用方式、接線方式和常規鉛酸蓄電池?zé)o異，可直接進行替換；系統內置BMS管理系統，大幅提升系統可靠性，并可根據用戶要求，選擇是否在UPS端接入鋰電池BMS數據。與鉛酸電池相比，鋰電池系統占地面積節省約70%，重量降低約60%，且能大幅降低系統制冷需求，受到UPS用戶的廣泛關注。
|
描述 |
電芯 |
模組 |
模組 |
A型柜 |
B型柜 |
|
配置 |
1P1S |
1P12S |
2P12S |
1P120S |
2P156S |
|
標稱電壓(V) |
3.2 |
38.4 |
38.4 |
384 |
499.2 |
|
工作電壓范圍(V) |
2.5-3.65 |
33.6-42 |
33.6-42 |
336-420 |
436.8-546 |
|
容量(kWh) |
0.08 |
0.96 |
1.92 |
9.60 |
24.96 |
|
標稱功率(kW) |
0.64 |
7.68 |
15.36 |
76.8 |
199.68 |
|
尺寸(寬×深×高mm) |
46×167 |
170×256×200 |
170×440×200 |
600×800×1800 |
600×800×1800 |
|
重量 |
0.65 |
18 |
26 |
380 |
550 |
建議：A型柜用于匹配DC348V/DC384V的UPS系統，B型柜用于匹配DC480V的UPS系統
A型柜1并120串/每柜--后備時間（分鐘）
|
輸出額定值 |
1柜 |
2柜 |
3柜 |
4柜 |
5柜 |
6柜 |
|
10kVA |
67.0 |
133.9 |
200.9 |
267.8 |
334.8 |
401.8 |
|
20kVA |
33.5 |
67.0 |
100.4 |
133.9 |
167.4 |
200.9 |
|
30kVA |
22.3 |
44.6 |
67.0 |
89.3 |
111.6 |
133.9 |
|
40kVA |
16.7 |
33.5 |
50.2 |
67.0 |
83.7 |
100.4 |
|
50kVA |
13.4 |
26.8 |
40.2 |
53.6 |
67.0 |
80.4 |
|
60kVA |
11.2 |
22.3 |
33.5 |
44.6 |
55.8 |
67.0 |
B型柜2并156串/每柜--后備時間（分鐘）
|
輸出額定值 |
1柜 |
2柜 |
3柜 |
4柜 |
5柜 |
6柜 |
7柜 |
8柜 |
|
80kVA |
21.8 |
43.5 |
65.3 |
87.0 |
108.8 |
130.6 |
152.3 |
174.1 |
|
100kVA |
17.4 |
34.8 |
52.2 |
69.6 |
87.0 |
104.5 |
121.9 |
139.3 |
|
120kVA |
14.5 |
29.0 |
43.5 |
58.0 |
72.5 |
87.0 |
101.6 |
116.1 |
|
160kVA |
10.9 |
21.8 |
32.6 |
43.5 |
54.4 |
65.3 |
76.2 |
87.0 |
|
200kVA |
8.7 |
17.4 |
26.1 |
34.8 |
43.5 |
52.2 |
60.9 |
69.6 |
|
250kVA |
N/A |
13.9 |
20.9 |
27.9 |
34.8 |
41.8 |
48.7 |
55.7 |
|
300kVA |
N/A |
11.6 |
17.4 |
23.2 |
29.0 |
34.8 |
40.6 |
46.4 |
|
400kVA |
N/A |
8.7 |
13.1 |
17.4 |
21.8 |
26.1 |
30.5 |
34.8 |
|
500kVA |
N/A |
N/A |
10.4 |
13.9 |
17.4 |
20.9 |
24.4 |
27.9 |
|
600kVA |
N/A |
N/A |
8.7 |
11.6 |
14.5 |
17.4 |
20.3 |
23.2 |
|
800kVA |
N/A |
N/A |
N/A |
13.9 |
10.9 |
13.1 |
15.2 |
17.4 |
注：UPS的輸出功率因數為0.8，逆變器轉換效率為0.93。
HES系列鋰電池
用于GZDW電力直流電源系統
主要特性：
l 直接替換原有鉛酸蓄電池
l 大幅減小占地面積與重量
l 涵蓋DC110V/220V，100-3000Ah
l 內置BMS管理系統，有效提升系統可預測性和可管理性
l 選用品質優良的磷酸鐵鋰電池，壽命更長，安全性更高，維護更簡單
l 可選RS485、CAN總線等方式，實現與終端設備的通訊
產品簡介：
GZDW直流電源系統是變電站電力系統供電的最后保障，其可靠性關系到整個電力系統供電的安全。中航太克TOBTAK針對電力用戶群，專門研制用于GZDW電力直流電源系統的鋰電池解決方案，選用品質優良的磷酸鐵鋰電池替代原有鉛蓄電池，內置BMS管理系統，大幅提升系統可靠性，引領智能變電站低碳環保發展方向。與鉛酸電池相比，鋰電池系統占地面積節省約70%，重量降低約60%，且能大幅降低系統制冷需求，受到電力用戶的廣泛關注。
